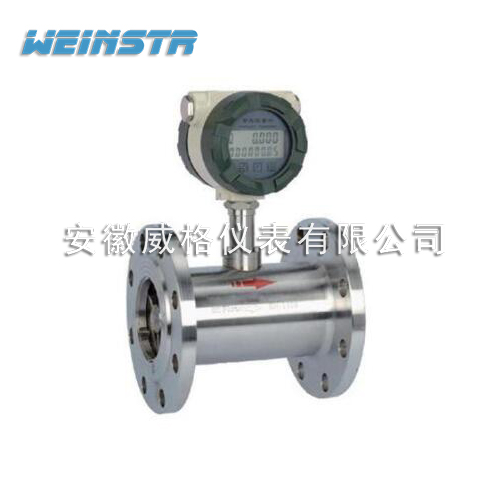

產品概述:

　　 液體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。液體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的液體渦輪流量計可以應用于制藥行業。

?　　一體化液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。

　　一體化液體渦輪流量計表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。 ?

產品特點：

　 ? 1、高準確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

　 ? 2、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的準確度，在貿易結算中是優先選用的流量計；

　　3、具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；

　　4、所有有效數據掉電后保持10年不丟；

　　5、范圍度寬，中大口徑可達1:20；zui大為1:10；

　　6、結構緊湊輕巧，安裝維護方便，流通能力大；

　　7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

　　8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等

　　9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；?

技術參數:　

? ? ? 公稱口徑：管道式：DN4～DN200

? ?　插入式：DN100～DN2000

　　精度等級：管道式：±0.5級，±1.0級

　　插入式：±1.5級、±2.5級

　　環境溫度：-20℃～50℃

　　介質溫度：測量液體：-20℃～120℃

　　測量氣體：-20℃～80℃?

　　大氣壓力：　86KPa～106KPa?

　　公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa?

　　防爆等級：　ExdIIBT4?

　　連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等

　　直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN?

? ? ? ? ? ? ? ? ? ? ? ?液體：上游直管段應≥20DN，下游直管段應≥5DN

? ? ? ? ? ? ? ? ? ? ? ?插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）?

　　YWL液體渦輪流量計顯示方式：　

? ? ? （1）遠傳顯示： 脈沖輸出、電流輸出（配顯示儀表）?

　　（2）現場顯示：8位LCD顯示累積流量，單位（m3）?

　　4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速?

　　（3）溫度壓力補償型：?

　　A、顯示標準瞬時流量及標準累計流量?

　　B、顯示當前壓力、溫度、電池電壓?

　　輸出功能：?

　　（1）脈沖輸出，p-p值由供電電源確定?

　　（2）4～20mA兩線制電流輸出?

　　（3）單位體積脈沖輸出及傳感器原始脈沖輸出?

　　（4）帶有RS485通迅接口?

　　供電電源：?

　　（1）DC5～24V?

　　（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上

　　（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上

? ? ? ? ? ? ? 傳輸距離：傳感器至顯示儀距離可達500m?

儀表分類：
? ?1．按儀表功能分類，渦輪流量計可分為2大類，即：
? ? ? ? ?渦輪流量傳感器/變送器
? ? ? ? ?智能一體化渦輪流量計
? ?2．功能說明
