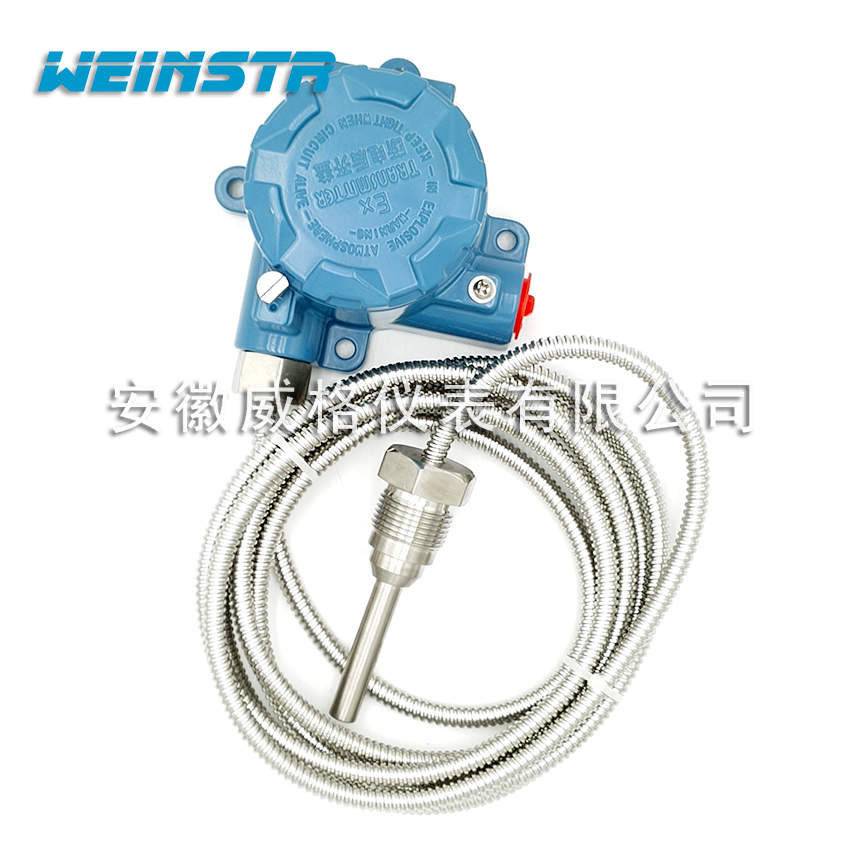

SBW系列是溫度傳感器與變送器的結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的準確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的*產品。
●特點
超小型（模塊φ44×18?）一體化，通用性強
二線制?4~20mA DC?輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，*穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護?IP65?。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度?>70?℃?時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級：?dIIBT4?、?dIIBT5?。
防護等級：?IP54
●技術指標
類?別 | SBW?模塊式溫變 | SBW?一體化溫變 |
準?確?度 | 0.2%F.S 0.5%F.S |
輸?入 | 熱電偶：?B?、?S?、?T?、?K?、?J
熱電阻：?Pt100?、?Pt10?、?Cu100?、?Cu50 |
輸?出 | 二線制?4-20mA DC |
使用溫度 | -25-85?℃?（一體化?LCD?表頭時?0-60?℃?） |
溫度影響 | ≤0.05%/?℃ |
濕?度 | 5-95%RH |
現場顯示 | 無 | 3 1/2LED 3 1/2LCD 0-*?等分刻度 |
顯示精度 | 無 | 數字式：?0.5?級?指針式：?2.0?級 |
負載能力 | < 600 Ω?（額定負載?250 Ω?） |
外形尺寸 | 44×18 | 70 ×100（中繼器） |
●選型方法
型號 | 類別 | 感溫元件
材料 | 現場顯示 | 安裝固定
方式 | 接線
盒形式 | 保護
管直徑 | 隔爆標志 | 內芯結構 | 保護管特征 | 說?明 |
SBW |
|
|
|
|
|
|
|
|
| 溫度變送器 |
| R |
|
|
|
|
|
|
|
| 熱電偶 |
Z |
|
|
|
|
|
|
|
| 熱電阻 |
| M |
|
|
|
|
|
|
| 鎳鉻硅-鎳鉻{ N } |
N |
|
|
|
|
|
|
| 鎳鉻-鎳硅?{ K } |
E |
|
|
|
|
|
|
| 鎳鉻-銅鎳?{ E } |
F |
|
|
|
|
|
|
| 鐵-銅鎳{ J } |
C |
|
|
|
|
|
|
| 銅-銅鎳{ T } |
P |
|
|
|
|
|
|
| 鉑?{Pt100} |
C |
|
|
|
|
|
|
| 銅?{Cu50} |
| Y |
|
|
|
|
|
| 現場液晶顯示 |
| 1 |
|
|
|
|
| 無固定裝置 |
2 |
|
|
|
|
| 固定螺紋 |
3 |
|
|
|
|
| 活動法蘭 |
4 |
|
|
|
|
| 固定法蘭 |
5 |
|
|
|
|
| 活絡管接頭式 |
6 |
|
|
|
|
| 固定螺紋錐形式 |
7 |
|
|
|
|
| 直形管接頭式 |
8 |
|
|
|
|
| 固定螺紋管接頭式 |
9 |
|
|
|
|
| 活動螺紋管接頭式 |
| 2 |
|
|
|
| 防噴式 |
3 |
|
|
|
| 防水式 |
4 |
|
|
|
| 防爆式 |
| 0 |
|
|
| Ф16 |
1 |
|
|
| Ф12 |
2 |
|
|
| Ф16高鋁質管 |
3 |
|
|
| Ф20高鋁質管 |
| B |
|
| 隔爆 |
| 無 |
| 普通元件 |
K |
| 鎧裝元件 |
| F | 防腐型 |
N | 耐磨型 |
ST-SBW | R | N | Y | 2 | 4 | 0 | B | K | F | 典型型號選型 |
